Une pièce qui tourne sur un axe, un levier à maintenir, deux éléments métalliques à immobiliser : dans ces petits assemblages, la goupille est souvent la pièce qu’on remarque le moins jusqu’au jour où elle manque. Parmi les modèles courants, la goupille Mécanindus se distingue par sa forme fendue et son comportement élastique. Elle semble simple, mais son diamètre, sa longueur et son matériau doivent rester cohérents avec le montage. Voyons ce qu’elle fait réellement, dans quels cas elle est utile et comment éviter les erreurs au moment de la poser.
Qu’est-ce qu’une goupille Mécanindus exactement ?
Le terme goupille Mécanindus désigne couramment une goupille élastique cylindrique, fendue sur toute sa longueur. Cette fente lui permet de se comprimer légèrement lorsqu’elle entre dans le trou, puis d’exercer un effort contre les parois. Les modèles de série épaisse sont notamment associés à la norme ISO 8752, souvent rapprochée de la référence DIN 1481.
Dans la famille des goupilles mécaniques, ce fonctionnement la différencie d’une goupille cylindrique pleine, d’une goupille conique ou d’une goupille fendue à deux branches. Chaque type répond donc à une façon différente de positionner, retenir ou sécuriser des pièces.
L’un des intérêts de la goupille élastique est d’accepter des tolérances de perçage moins serrées qu’une goupille cylindrique de précision. Elle reste néanmoins une pièce mécanique : un trou trop petit augmente fortement l’effort de pose, tandis qu’un logement trop large peut compromettre le maintien.
Dans quels assemblages utilise-t-on une goupille élastique ?
On la rencontre lorsqu’il faut relier ou positionner deux pièces autour d’un perçage commun. Elle peut immobiliser un moyeu sur un axe, maintenir un petit levier, servir de pivot ou participer au positionnement d’éléments mécaniques. En atelier comme sur une machine, elle offre un assemblage compact, sans tête de vis ni écrou qui dépassent.
Le mot démontable mérite toutefois une nuance. Une goupille peut être chassée pour séparer les pièces, surtout lorsque le trou est débouchant, mais cela ne signifie pas que le montage est prévu pour être ouvert chaque semaine. Si l’entretien impose des démontages fréquents, son accessibilité doit être pensée dès la conception.
Comment choisir le bon diamètre et la bonne longueur ?
Le premier réflexe consiste à partir de l’assemblage et non de la boîte de goupilles disponible sur l’établi. Le diamètre nominal doit correspondre au perçage prévu par la fiche technique de la référence retenue. Il vaut mieux éviter la règle approximative du trou un peu plus petit : les tolérances sont définies par les tableaux dimensionnels du fabricant et la norme concernée.
La longueur doit traverser la zone utile de l’assemblage sans créer une saillie gênante. Sur un axe et un moyeu, on cherche surtout à ce que la goupille travaille correctement à travers les parois qui reprennent l’effort. Trop courte, elle peut mal répartir les contraintes ; trop longue, elle peut accrocher ou gêner les pièces voisines.
Pour le choix final, quatre points méritent d’être regardés ensemble :
- le diamètre et la longueur prévus pour le logement ;
- le niveau de charge, de choc et de vibration ;
- la matière des pièces traversées ;
- l’environnement, notamment l’humidité ou les agents corrosifs.
L’acier ressort est courant pour les usages mécaniques classiques. L’inox peut être pertinent lorsque la corrosion devient une vraie contrainte, à condition de vérifier la nuance et les caractéristiques mécaniques nécessaires.
Comment poser une goupille sans abîmer les pièces ?

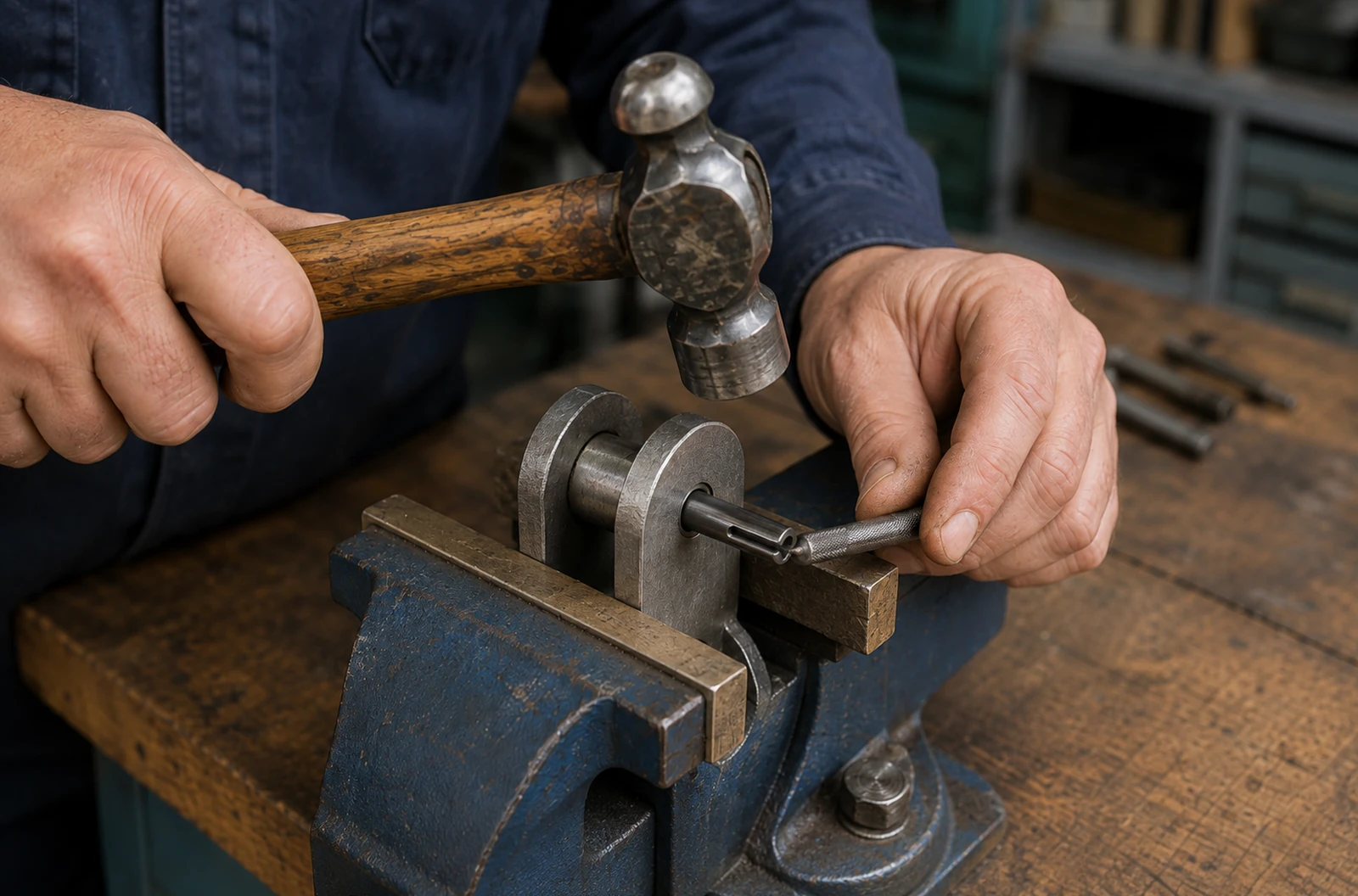

Avant la pose, les deux perçages doivent être correctement alignés et les pièces bien immobilisées. Sur un petit montage ponctuel, l’insertion peut se faire au marteau ou au maillet avec un outil adapté, en gardant la goupille dans l’axe. Pour de petites dimensions ou des assemblages répétitifs, une presse ou un système de pose guidé apporte davantage de contrôle.
Une résistance anormale dès les premiers millimètres doit faire arrêter le montage. Continuer à frapper plus fort peut marquer le support ou déformer la goupille. Mieux vaut mesurer le perçage et vérifier la référence avant de poursuivre.
Des lunettes de protection sont aussi une précaution simple lors de la pose ou de l’extraction : un outil ou un petit éclat métallique peut partir brusquement sous l’effet d’un coup.
Et pour démonter l’assemblage ?
Lorsque le trou est débouchant, le principe est généralement de pousser la goupille dans son axe avec un chasse-goupille adapté jusqu’à ce qu’elle sorte de l’autre côté. Le support doit rester stable pour éviter de transmettre les coups aux pièces fragiles ou aux roulements voisins.
Un trou borgne complique nettement les choses, puisqu’il n’existe pas de sortie opposée. Si l’assemblage doit être entretenu régulièrement, ce détail mérite donc d’être anticipé avant l’usinage. C’est souvent là que se joue la vraie facilité de démontage.
Enfin, ne remontez pas automatiquement une goupille écrasée, fortement marquée, corrodée ou déformée pendant l’extraction. Avant le remontage, contrôlez le logement, la référence et l’état de la pièce : trois vérifications discrètes qui évitent bien des montages approximatifs.
