Comment brancher 5 fils sur 3 fils en toute sécurité ?

Dans cet article, nous allons parler d’une situation fréquente : un appareil avec 5 fils à raccorder sur une prise ou un mur qui n’en propose que 3. C’est souvent le cas des plaques de cuisson, cuisinières, interrupteurs ou points lumineux.

Le souci, c’est qu’entre les couleurs, les types de branchements et les risques électriques, on peut vite se tromper… et entendre le claquement d’un disjoncteur n’est jamais très rassurant. Avant même d’approcher un tournevis, il faut comprendre si l’on a affaire à un appareil de puissance ou à un câblage d’éclairage avec navettes : les gestes ne sont pas les mêmes.

L’objectif, c’est de démêler pas à pas ce qui se cache derrière l’expression « brancher 5 fils sur 3 fils » : comment repérer les conducteurs, quels tests faire, quoi regrouper, et surtout quand s’arrêter et faire appel à un professionnel.

Pourquoi on se retrouve avec 5 fils d’un côté et 3 de l’autre ?

Quand on doit brancher 5 fils sur 3 fils, la première chose à faire est de bien identifier la fonction de chaque fil. Généralement, dans une installation électrique, on retrouve les fils de phase (rouge ou marron), neutre (bleu) et terre (vert/jaune). Si tu te retrouves avec plus de fils que de bornes disponibles, c’est souvent parce que plusieurs circuits ou appareils doivent être reliés ensemble.

Commence par couper le courant au disjoncteur pour travailler en sécurité. Ensuite, regarde si certains fils sont en parallèle (par exemple deux lampes commandées par le même interrupteur). Dans ce cas, tu peux rassembler les fils de même fonction à l’aide d’un domino ou d’un Wago : les deux fils bleus ensemble sur le neutre, les deux rouges sur la phase, et les terres ensemble. L’idée est de ne jamais entasser plusieurs fils dans la même borne d’un appareil, mais plutôt de les regrouper proprement dans un connecteur adapté.

Si les couleurs ne correspondent pas ou si tu n’es pas sûr de leur rôle, il faut tester avec un multimètre ou suivre les fils jusqu’à leur origine. Ne fais surtout pas de branchement au hasard : une erreur de raccordement peut créer un court-circuit ou faire sauter le différentiel.

Enfin, dans certains cas (par exemple avec un va-et-vient ou une prise commandée), les 5 fils peuvent avoir des rôles spécifiques : 2 navettes, 1 phase, 1 retour lampe et 1 neutre. Là encore, le schéma électrique est indispensable pour savoir quoi raccorder ensemble.

Identifier les fils avant de brancher

Les couleurs ne suffisent pas toujours, mais elles donnent un premier repère. En général, le bleu correspond au neutre, le vert/jaune à la terre, et les marron, noir, gris ou rouge sont souvent des phases ou des navettes selon le montage (notamment en va-et-vient).

Avant tout, coupez le courant au disjoncteur principal. Ensuite, vérifiez chaque fil plutôt que de vous fier uniquement aux couleurs : avec un multimètre, le conducteur qui affiche environ 230 V par rapport à la terre est la phase. Profitez-en aussi pour vous assurer que le vert/jaune est bien relié à la terre, en contrôlant la continuité avec le bornier de terre si vous y avez accès. Et faites systématiquement une ou deux photos avant de débrancher quoi que ce soit : c’est le genre de détail qui sauve quand on doute au moment de remonter.

Ce qu’il faut éviter, c’est le branchement “au hasard” pour voir si ça disjoncte : c’est dangereux et ça peut abîmer du matériel. En revanche, un bon réflexe qui évite des surprises, c’est d’isoler chaque fil non utilisé (dans un petit domino séparé ou au ruban isolant) pour qu’aucun cuivre ne puisse toucher un autre fil quand vous refermez le boîtier.

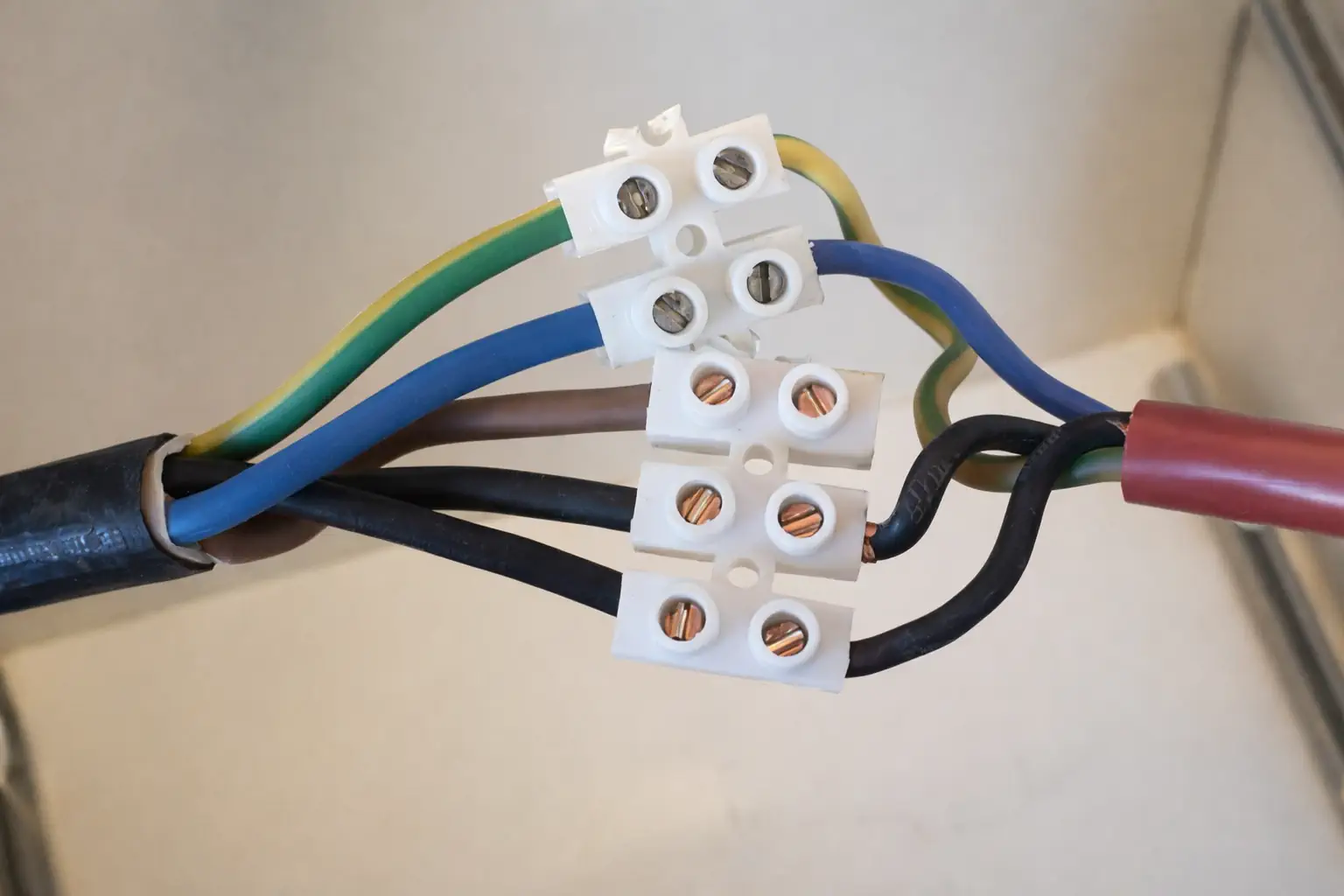

Cas n°1 : brancher 5 fils sur 3 fils pour une plaque ou une cuisinière

C’est une situation très fréquente : les plaques de cuisson et cuisinières récentes sont souvent livrées avec 5 fils, alors que l’installation murale n’en propose que 3. Rien d’anormal : ces appareils sont conçus pour pouvoir fonctionner aussi bien en triphasé qu’en monophasé.

En monophasé, la logique est simple : on regroupe les fils qui ont le même rôle. Les deux fils de neutre (souvent bleu et gris, selon les modèles) se raccordent ensemble sur le bleu du mur. Les deux fils de phase (souvent noir et marron) se raccordent ensemble sur la phase du mur (souvent rouge, ou parfois marron/noir selon votre installation). Le vert/jaune va, lui, sur le vert/jaune du mur : c’est la terre.

Les fils non utilisés doivent toujours être isolés individuellement avec un domino ou du ruban isolant : sur certains appareils, ils peuvent rester sous tension à cause de ponts internes. Si votre disjoncteur de ligne est inférieur à 32 A, la plaque ne chauffera pas à pleine puissance sur les quatre foyers en même temps ; ce n’est ni un danger ni un défaut, simplement une limitation électrique normale.

Enfin, ce schéma ne concerne que les branchements monophasés. Si votre appareil est prévu pour du bi-phasé ou du tri-phasé, suivez impérativement la notice du fabricant : c’est le moyen le plus sûr d’éviter un mauvais couplage ou une surtension.

Cas n°2 : brancher 5 fils sur 3 fils dans un circuit d’éclairage

Dans ce cas, les 5 fils ne sont pas en trop, ils appartiennent à un montage de va-et-vient, c’est-à-dire un circuit qui permet d’allumer ou d’éteindre une lampe depuis deux interrupteurs différents.

Généralement, on retrouve les couleurs suivantes :

• Marron, noir et gris : ils correspondent à la phase, au retour lampe et aux navettes entre les interrupteurs.
• Bleu : c’est le neutre, qui alimente directement la lampe.
• Vert/jaune : c’est la terre, pour la sécurité du circuit.

Si vous souhaitez repiquer une alimentation à partir de ce point (par exemple pour un autre éclairage ou une prise), il ne faut reprendre que trois fils : la phase, le neutre et la terre.
Les navettes et le retour lampe ne doivent surtout pas être raccordés : ils ne transportent pas du courant en continu et ne servent qu’à la commande du va-et-vient.

Pour les identifier sans erreur, utilisez un multimètre : la phase est le fil qui reste sous tension quelle que soit la position des interrupteurs.

Pour visualiser ce montage, vous pouvez consulter un schéma d’interrupteur simple allumage, cela aide beaucoup à comprendre les rôles de chaque fil avant de toucher quoi que ce soit.

Précautions à respecter à chaque branchement

Avant toute manipulation, le courant doit impérativement être coupé au disjoncteur général. C’est la base absolue pour travailler en sécurité. Ensuite, il faut vérifier la présence de tension avec un multimètre ou un testeur, mais surtout pas avec un simple tournevis témoin, souvent trompeur.

Chaque fil non raccordé doit être isolé individuellement, soit dans un petit domino, soit avec du ruban isolant, afin d’éviter tout contact accidentel une fois le boîtier refermé. Il ne faut jamais relier entre eux des fils en trop sans avoir clairement identifié leur rôle, sous peine de créer un court-circuit ou de mettre sous tension une partie du circuit sans le vouloir.

Enfin, si le moindre doute subsiste sur la configuration ou le branchement, faites contrôler l’installation par un électricien avant de remettre sous tension. Une vérification vaut toujours mieux qu’un risque d’échauffement ou de choc électrique.

Vérification finale

Une fois tous les raccordements effectués et bien isolés, vous pouvez remettre le courant au disjoncteur. Commencez par tester le fonctionnement : rien ne doit disjoncter ni produire d’étincelle. Sur une plaque de cuisson, vérifiez que chaque feu chauffe correctement, même si la puissance peut être légèrement limitée selon votre ligne électrique. Pour un circuit d’éclairage, assurez-vous que la lumière s’allume et s’éteint normalement depuis les interrupteurs, sans clignotement ni comportement étrange.

Si tout est stable, silencieux et fonctionnel, c’est bon signe : le branchement est correct et sécurisé.
