Vous démontez une prise, un radiateur ou une table de cuisson et là, surprise : quatre fils d’un côté, trois de l’autre. Le geste se fige, la petite sueur froide arrive : que faire du fil en trop ? Le relier, l’isoler ou reprendre toute l’installation ?
Respirez. Ce décalage ne signifie pas forcément que le branchement est impossible. Sur une plaque à induction ou une cuisinière, deux conducteurs peuvent être prévus pour être réunis en monophasé. Sur un radiateur, le quatrième peut être un fil pilote. Derrière une prise, il peut simplement assurer la continuité du circuit. Avant de réaliser un branchement 4 fils sur 3 fils, l’essentiel est donc d’identifier la fonction de chaque conducteur.
Pourquoi votre appareil possède-t-il 4 fils alors que le mur n’en a que 3 ?
Une installation domestique classique comporte généralement trois conducteurs : la phase, le neutre et la terre. Pourtant, de nombreux appareils sont livrés avec quatre ou cinq fils afin de pouvoir fonctionner sur plusieurs types d’alimentation.
Le même décalage peut d’ailleurs se présenter avec un appareil équipé de cinq conducteurs, mais les fils à réunir ou à isoler ne sont pas forcément les mêmes.
C’est particulièrement fréquent avec les plaques à induction et les cuisinières électriques. Un même modèle peut être installé sur un réseau monophasé ou sur une alimentation comportant plusieurs phases. Le câble de l’appareil comprend alors, par exemple, deux conducteurs de phase, un neutre et une terre.
Le quatrième fil n’a toutefois pas toujours la même fonction. Sur un radiateur, il peut servir à recevoir les ordres d’un programmateur. Derrière une prise, il peut repartir vers un second équipement. Sur une pompe ou un moteur, il peut appartenir au circuit de démarrage.
Autrement dit, un branchement 4 fils sur 3 fils ne suit pas une recette universelle. Il faut d’abord savoir quel appareil vous avez devant vous et lire son schéma de raccordement.
Comment brancher une plaque ou une cuisinière 4 fils sur 3 fils ?
C’est le cas qui revient le plus souvent : la plaque à induction possède 4 fils, tandis que la sortie de câble murale n’en présente que trois.
Sur de nombreux appareils compatibles avec le 230 V monophasé, le câble comprend un fil marron, un fil noir, un fil bleu et un fil vert/jaune. Le marron et le noir correspondent alors généralement à deux entrées de phase, le bleu au neutre et le vert/jaune à la terre.
Lorsque le schéma constructeur prévoit un branchement monophasé, les fils marron et noir sont raccordés ensemble à la phase de l’installation. Le fil bleu de l’appareil rejoint le neutre mural et le vert/jaune rejoint le conducteur de protection.
Si la phase murale est rouge, le raccordement type devient donc : marron et noir de l’appareil sur le rouge mural, bleu sur bleu et vert/jaune sur vert/jaune.

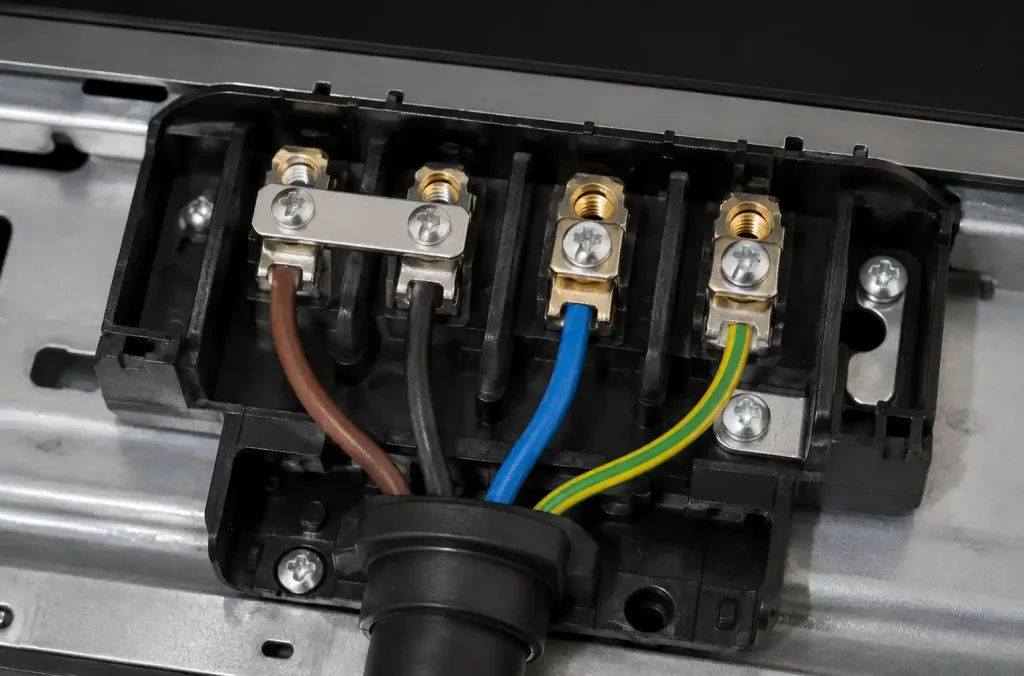

Ce montage ne doit cependant jamais être réalisé uniquement parce que les couleurs semblent correspondre. Il faut vérifier le dessin présent dans la notice, sur l’étiquette du câble ou près du bornier de l’appareil. Selon les modèles, le pontage peut être effectué dans la fiche de raccordement, dans le câble fourni ou directement entre les bornes L1 et L2.
Une erreur de pontage peut expliquer qu’une partie seulement de la plaque fonctionne. Deux foyers chauffent, tandis que les autres restent froids, ou le four ne démarre pas. Cela ne signifie pas forcément que l’appareil est défectueux : une alimentation manque simplement sur une partie du bornier.
Quel circuit faut-il pour une plaque de cuisson ?
Une plaque de cuisson doit être raccordée sur un circuit spécialisé. En installation domestique française, on retrouve normalement une ligne en 6 mm², protégée par un disjoncteur de 32 A maximum.
Il ne faut pas raccorder une plaque puissante sur une prise ordinaire ou sur un câble en 2,5 mm² simplement parce que les fils entrent dans le connecteur. Une section insuffisante peut provoquer un échauffement du câble et des connexions.
Avant de brancher, repérez donc le disjoncteur correspondant dans le tableau électrique. Vérifiez son calibre, la section apparente des conducteurs et la présence d’une terre continue. Si vous découvrez un disjoncteur de prise classique, une ligne manifestement trop fine ou un ancien câble dont la section reste incertaine, interrompez le raccordement.
Que faire du quatrième fil sur un radiateur électrique ?
Sur une arrivée destinée au chauffage, le conducteur supplémentaire est souvent un fil pilote. Il permet à un programmateur ou à un gestionnaire d’énergie d’envoyer des ordres au radiateur : confort, éco, hors gel ou arrêt.
Ce fil est généralement noir, mais la couleur seule ne suffit pas à confirmer sa fonction dans une installation ancienne.
Lorsque le nouveau radiateur ne possède pas de fil pilote, le conducteur mural correspondant doit être isolé séparément dans une borne adaptée. Il ne doit être relié ni à la phase, ni au neutre, ni à la terre.
Attention également à la terre. Certains radiateurs de classe II, reconnaissables au symbole du double carré, bénéficient d’une double isolation et ne se raccordent pas au conducteur de terre. Il faut alors suivre précisément la notice de l’appareil plutôt que chercher à utiliser tous les fils présents dans le mur.
Il est aussi déconseillé de transformer cette sortie de câble en prise murale. Le circuit chauffage est un circuit spécialisé, protégé et dimensionné pour cet usage. Ajouter une prise dessus mélange deux fonctions qui doivent rester séparées.
Pourquoi trouve-t-on 4 ou 6 fils derrière une prise ?
En déposant une ancienne prise, vous pouvez découvrir deux fils bleus, deux fils rouges ou marron et deux conducteurs vert/jaune. Il ne s’agit pas forcément d’un mauvais branchement.
La prise sert souvent de point de passage : un câble arrive depuis le tableau ou la prise précédente, puis un autre repart vers la suite du circuit. Les conducteurs sont donc doublés afin de maintenir la continuité de l’alimentation.
Dans ce cas, ne supprimez pas le fil qui vous semble « en trop ». Vous risqueriez simplement de couper les prises situées plus loin sur la ligne.
Le branchement de la prise doit être refait avec des bornes prévues pour accepter le nombre et la section des conducteurs. Si le mécanisme ne permet pas de loger correctement tous les fils, utilisez un connecteur de type Wago adapté, puis ajoutez un petit conducteur de liaison vers la prise.
Avant de refaire ce repiquage, vérifiez également la section de câble adaptée au circuit de prises et le calibre du disjoncteur qui protège la ligne.
On ne force jamais trois conducteurs dans une borne conçue pour deux. Un serrage incomplet peut créer une résistance, un échauffement et, dans les cas les plus sérieux, un arc électrique.
Peut-on supprimer un fil sur une pompe ou un moteur ?
Sur une pompe de jardin, un surpresseur, un volet roulant ou un autre moteur monophasé, le quatrième conducteur peut être lié au bobinage auxiliaire, au sens de rotation ou au condensateur.
Son rôle dépend entièrement de la conception de l’appareil. Il ne faut donc jamais appliquer automatiquement le schéma utilisé pour une plaque de cuisson.
Le boîtier du condensateur doit rester en place. Supprimer ce composant ou connecter les fils au hasard peut empêcher le démarrage du moteur, modifier son sens de rotation ou endommager ses bobinages.
Le bon réflexe consiste à retrouver le schéma placé sous le capot, sur la plaque signalétique ou dans la notice. Si le repérage a disparu ou si les fils sortent directement du moteur sans indication lisible, mieux vaut confier le raccordement à un professionnel.
Comment identifier les fils avant le raccordement ?
Avant de toucher aux conducteurs, coupez le courant au disjoncteur général. Ne vous contentez pas d’abaisser le petit disjoncteur que vous pensez avoir identifié : une erreur de repérage reste possible.
Contrôlez ensuite l’absence de tension avec un vérificateur adapté. Un simple tournevis testeur ne remplace pas toujours un véritable appareil de mesure.
Le code couleur donne des indications utiles. Sur une installation récente et conforme, le bleu est réservé au neutre et le vert/jaune à la terre. Les autres couleurs peuvent être utilisées pour la phase ou certains conducteurs de commande.
Dans une maison ancienne, les couleurs ont parfois été mal respectées ou réaffectées au cours des travaux. Elles constituent donc un repère, mais jamais une preuve suffisante. Il faut croiser la couleur, le schéma de l’appareil, la provenance du câble et les mesures électriques.
Si vous devez dénuder un fil, retirez uniquement la longueur d’isolant nécessaire. Une fois le conducteur placé dans la borne, aucun cuivre ne doit rester visible. Tirez légèrement sur chaque fil après serrage afin de vérifier qu’il ne peut pas ressortir.
Pour les gros conducteurs d’une plaque de cuisson, utilisez une borne compatible avec la section de 6 mm². Une petite borne prévue pour de l’éclairage ou du fil fin ne convient pas, même si vous parvenez à y glisser le cuivre.
Quelles erreurs faut-il absolument éviter ?
La première erreur consiste à relier les fils en se fiant uniquement aux couleurs. Sur une installation récente, elles sont codifiées. Sur un ancien montage ou après plusieurs rénovations, elles peuvent toutefois avoir été détournées.
La deuxième erreur est de réunir systématiquement deux fils dès qu’un appareil en possède quatre. Le pontage des fils marron et noir concerne certains appareils de cuisson prévus pour fonctionner en monophasé. Il ne s’applique pas à un radiateur, une pompe ou un moteur sans confirmation du fabricant.
La troisième erreur est d’utiliser un câble ou une protection sous-dimensionnés. Une plaque conçue pour une alimentation spécialisée ne doit pas être branchée sur une ligne de prise ordinaire.
Il ne faut pas non plus raccorder un fil pilote vers la terre, supprimer un conducteur de dérivation, retirer le boîtier d’un condensateur ou mettre sous tension un appareil dont la terre et le circuit restent incertains.
Enfin, ne remplacez pas un véritable connecteur par un enroulement de fils recouvert de ruban adhésif isolant. Le ruban peut protéger temporairement l’extrémité d’un conducteur isolé, mais il ne constitue pas une connexion électrique durable.
Quand faut-il appeler un électricien ?
Faites intervenir un électricien si vous ne savez pas si l’installation est monophasée ou triphasée, si la notice de l’appareil ne présente aucun schéma exploitable ou si les couleurs des fils ne correspondent pas au câblage attendu.
L’intervention devient également nécessaire lorsque la terre est absente, discontinue ou impossible à identifier, ou lorsque le circuit de cuisson n’est pas clairement associé à un disjoncteur de 32 A et à des conducteurs de 6 mm².
Dans une ancienne installation, plusieurs fils orphelins peuvent provenir d’un ancien réseau triphasé, d’un repiquage abandonné ou d’un bricolage réalisé au fil des années. Les isoler sans comprendre leur origine ne suffit pas toujours : certains peuvent encore être raccordés au tableau ou remis sous tension par un autre circuit.
Parfois, appeler un professionnel ne coûte pas plus cher que remplacer une plaque, un radiateur ou une pompe endommagés. Et vous remettrez le courant sans tendre l’oreille au moindre claquement.
En électricité, trois fils correctement identifiés valent toujours mieux que quatre branchés au hasard.
